我國(guó)預(yù)拌砂漿正處于快速發(fā)展階段，預(yù)拌砂漿的使用有效減少了資源損耗，提高了工程質(zhì)量，改善了城市環(huán)境。但是，目前預(yù)拌砂漿還存在較多質(zhì)量問題，若不加以規(guī)范，將使其優(yōu)勢(shì)大打折扣，甚至起到反作用。預(yù)拌砂漿的質(zhì)量控制需要從生產(chǎn)源頭開始，包括原材料質(zhì)量控制、成品質(zhì)量控制、施工現(xiàn)場(chǎng)控制等各個(gè)方面，只有將這些方面都做好，預(yù)拌砂漿才能真正發(fā)揮作用。

預(yù)拌砂漿質(zhì)量通病原因分析

裂縫產(chǎn)生原因：

裂縫產(chǎn)生的因素很多，既有沉降、溫度、干縮，也有設(shè)計(jì)上的疏忽、施工質(zhì)量、材料不合格、缺乏經(jīng)驗(yàn)及施工管理人員意識(shí)差等。最為常見的裂縫有五大類，一是基層不均勻沉降。二是溫度裂縫，溫度的變化會(huì)引起材料的熱脹、冷縮，當(dāng)約束條件下溫度變形引起的溫度應(yīng)力足夠大時(shí)，墻體就會(huì)產(chǎn)生溫度裂縫。三是干燥收縮裂縫，簡(jiǎn)稱干縮裂縫，加氣砼砌塊、粉煤灰砌塊等砌體隨著含水量的降低，材料會(huì)產(chǎn)生較大的干縮變形。干縮后的材料受濕后仍會(huì)發(fā)生膨脹，脫水后材料會(huì)再次發(fā)生干縮變形。四是由溫度和干縮共同產(chǎn)生的裂縫。加氣砼砌塊、粉煤灰砌塊等砌體在建筑物墻體上的分布一般可為這兩種裂縫的組合，或因具體條件不同而呈現(xiàn)出不同的裂縫現(xiàn)象，而其裂縫的后果往往較單一因素更嚴(yán)重。五是塑性收縮，原因主要是因?yàn)樯皾{抹灰后短時(shí)間內(nèi)，其處于塑性狀態(tài)時(shí)水分減少后產(chǎn)生收縮應(yīng)力，一旦收縮應(yīng)力超過砂漿自身黏結(jié)強(qiáng)度后，就會(huì)在結(jié)構(gòu)表面產(chǎn)生裂縫。抹灰砂漿表面發(fā)生塑性干縮受時(shí)間、溫度、相對(duì)濕度及抹灰砂漿自身保水率的影響。另外設(shè)計(jì)上的疏忽、不按規(guī)范要求設(shè)分格條、無(wú)針對(duì)性防裂措施、材料質(zhì)量不合格、施工質(zhì)量差、違反設(shè)計(jì)施工規(guī)程、砌體強(qiáng)度達(dá)不到設(shè)計(jì)要求，以及缺乏經(jīng)驗(yàn)也是造成墻體裂縫的重要原因之一。

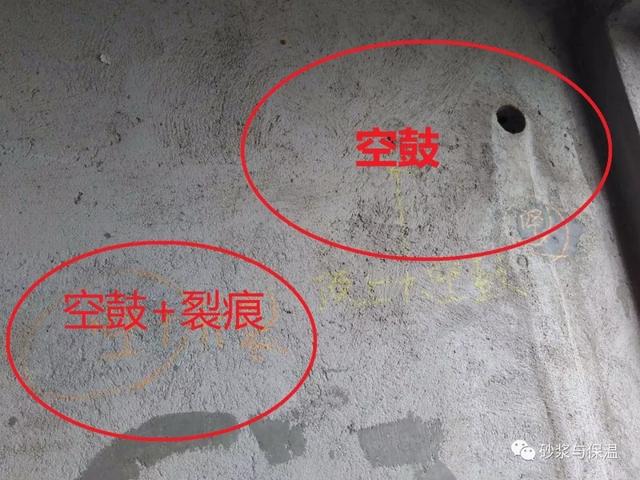

1.2空鼓

空鼓產(chǎn)生的原因主要有四個(gè)：一是基層墻體表面未處理。墻體表面黏著的塵土、殘余砂漿和澆筑時(shí)的隔離劑未清理干凈，光滑的混凝土表面未涂刷界面劑或進(jìn)行噴漿拉毛，抹灰前未進(jìn)行提前灑水充分潤(rùn)濕等。二是墻體養(yǎng)護(hù)時(shí)間不夠就急于抹灰。墻體未進(jìn)行充分變形就開始抹灰，基層與抹灰層收縮不一致導(dǎo)致空鼓。三是單層抹灰過厚。墻體平整度不好或有缺損時(shí)，沒有提前處理，抹灰時(shí)急于求成，一次成活，抹灰層過厚，造成其收縮應(yīng)力大于砂漿黏結(jié)力，產(chǎn)生空鼓。四是抹灰材料使用不當(dāng)。抹灰砂漿強(qiáng)度與基層墻體強(qiáng)度不匹配，收縮率相差過大[2]。

1.3表面掉砂

主要是由于砂漿所用的膠凝材料比例少，砂細(xì)度模數(shù)太低，含泥量超標(biāo)，砂漿強(qiáng)度不足導(dǎo)致起砂，砂漿保水率太低失水太快，施工后養(yǎng)護(hù)不到位或者沒有養(yǎng)護(hù)。

1.4掉粉起皮

主要由于砂漿保水率不高，砂漿中各組分穩(wěn)定性不好，所用摻和料比例太大，由于搓抹壓光導(dǎo)致部分粉料上浮，聚集表面，以至于表面強(qiáng)度低而掉粉起皮。

預(yù)拌砂漿質(zhì)量?jī)?yōu)化措施分析

2.1原材料控制

（1）膠凝材料

預(yù)拌砂漿中的膠凝材料主要有水泥、石膏、石灰。現(xiàn)在用量最大的是水泥，其次是石膏。水泥是水泥基預(yù)拌砂漿中基礎(chǔ)原材料之一，水泥質(zhì)量的好壞對(duì)建筑工程質(zhì)量影響非常大。因此，加強(qiáng)水泥質(zhì)量的檢測(cè)對(duì)于確保建筑工程質(zhì)量有著重要意義[3]。

預(yù)拌砂漿中的水泥宜采用通用硅酸鹽水泥，且宜采用散裝水泥，應(yīng)符合GB175-2007《通用硅酸鹽水泥》的規(guī)定。水泥進(jìn)貨應(yīng)具有質(zhì)量證明文件。水泥的主要技術(shù)要求可分為化學(xué)指標(biāo)和物理指標(biāo)兩大類。試驗(yàn)室以檢測(cè)水泥的物理指標(biāo)為主。

（2）骨料

骨料的選擇應(yīng)從含泥量、顆粒級(jí)配、有害物質(zhì)、堅(jiān)固性、體積密度、孔隙率等方面分析，并且試驗(yàn)室骨料入廠必須要對(duì)骨料顆粒級(jí)配、泥塊含量、含泥量以及堅(jiān)固性等進(jìn)行檢查，而其他項(xiàng)目則需要按批次抽檢。其中，顆粒級(jí)配即砂中不同粒徑顆粒搭配的比例情況，為提高水泥與砂漿強(qiáng)度，需要采用大小不同的顆粒進(jìn)行配比。而含泥量則是砂中公稱粒徑小于80μm顆粒的含量，而泥塊含量則是指砂中公稱粒徑大于125mm，經(jīng)水洗或者手捏處理后小于630μm顆粒的含量。如果砂中含泥量與泥塊含量過多，則會(huì)對(duì)砂漿強(qiáng)度、耐久性等造成影響，一般應(yīng)控制含泥量≤3.0%，泥塊含量≤2.0%。

（3）摻和料

用在砂漿中的摻合料分為活性填料和惰性填料。活性填料指本身不具有水化活性或僅有微弱的水化活性，但在堿性環(huán)境或存在硫酸鹽的情況下可以水化，并產(chǎn)生強(qiáng)度的填料。常用的活性填料有粉煤灰、粒化高爐礦渣粉、硅灰、沸石粉、鋼渣粉。惰性填料是指沒有活性，不能產(chǎn)生強(qiáng)度的物質(zhì)，如磨細(xì)石英砂、石灰石、硬礦渣等材料，其細(xì)度一般與水泥相近或更細(xì)。在砂漿中摻加惰性填料可以減少膠凝材料的用量，降低生產(chǎn)成本。用在砂漿中的摻和料應(yīng)分別符合各自相關(guān)的國(guó)家、行業(yè)標(biāo)準(zhǔn)。

（4）外加劑

用在預(yù)拌砂漿中的很少量的起到改善砂漿工作性能的物質(zhì)。常用的砂漿外加劑有纖維素醚、可再分散乳膠粉、淀粉醚、減水劑、引氣劑、消泡劑、抗裂纖維等。在生產(chǎn)不同品種的砂漿中選擇不同的外加劑用于對(duì)砂漿進(jìn)行改性。

2.2成品質(zhì)量?jī)?yōu)化

（1）生產(chǎn)線控制

整個(gè)生產(chǎn)過程要有詳細(xì)的記錄，做好烘砂過程控制、配料、攪拌以及在線初檢等環(huán)節(jié)的原始記錄。其中烘砂過程中要按照規(guī)定頻次測(cè)定砂含水量與顆粒級(jí)配，將烘干砂的含水率控制在0.5%以內(nèi)，顆粒級(jí)配保證滿足砂漿配合比要求。攪拌則應(yīng)選擇用機(jī)械強(qiáng)制攪拌混合，攪拌工藝應(yīng)嚴(yán)格按照砂漿配合比工藝卡進(jìn)行，并做好攪拌設(shè)備狀態(tài)與參數(shù)的記錄。

（2）性能檢測(cè)

預(yù)拌砂漿性能指標(biāo)分為快速檢測(cè)指標(biāo)與長(zhǎng)期性能指標(biāo)兩種，其中快速檢測(cè)指標(biāo)分為保水率、凝結(jié)時(shí)間以及2h稠度損失率等，如果所有指標(biāo)檢測(cè)均合格，則該批次砂漿可以出廠，并出具出廠檢驗(yàn)報(bào)告。另外，其他長(zhǎng)期性能指標(biāo)，如14d拉伸黏結(jié)強(qiáng)度、28d收縮率等，生產(chǎn)企業(yè)應(yīng)在所有性能結(jié)果出來(lái)后3d內(nèi)補(bǔ)報(bào)給工地。

2.3施工現(xiàn)場(chǎng)控制

預(yù)拌砂漿由工廠預(yù)制完成，通過散裝運(yùn)輸車運(yùn)往工地散裝筒倉(cāng)中儲(chǔ)存待用，散裝筒倉(cāng)應(yīng)在顯著位置標(biāo)識(shí)預(yù)拌砂漿種類、強(qiáng)度等級(jí)、使用部位等內(nèi)容。預(yù)拌砂漿企業(yè)向施工人員提供預(yù)拌砂漿使用說明書，包括砂漿特點(diǎn)、性能指標(biāo)、使用方法、注意事項(xiàng)等。施工人員施工時(shí)應(yīng)嚴(yán)格按照使用說明書要求操作，按照設(shè)計(jì)的強(qiáng)度等級(jí)使用對(duì)應(yīng)的預(yù)拌砂漿[4]。

預(yù)拌砂漿是由生產(chǎn)企業(yè)按照最佳配合比生產(chǎn)的，故在施工過程中除加水?dāng)嚢柰獠荒茈S意添加任何其他材料，以免影響材料性能。預(yù)拌砂漿攪拌用水應(yīng)符合JGJ63《混凝土用水標(biāo)準(zhǔn)》的規(guī)定，用水量應(yīng)符合說明書的要求。當(dāng)氣溫或施工環(huán)境溫度低于5℃時(shí)，預(yù)拌砂漿無(wú)有效的保溫、防凍措施不得施工。

預(yù)拌砂漿應(yīng)隨拌隨用，攪拌均勻。砂漿拌和物應(yīng)在使用說明書規(guī)定的時(shí)間內(nèi)用完。砂漿拌和物在使用前應(yīng)盡量覆蓋表面防止水分流失，如砂漿出現(xiàn)泌水現(xiàn)象，應(yīng)在使用前再次拌和。超過使用規(guī)定時(shí)間的砂漿拌和物嚴(yán)禁二次加水?dāng)嚢枋褂谩?br />
為防止預(yù)拌砂漿離析，散裝筒倉(cāng)中的預(yù)拌砂漿不應(yīng)用空，應(yīng)始終保持5T～8T的余量。若發(fā)現(xiàn)散裝筒倉(cāng)下料不連續(xù)或堵塞時(shí)，應(yīng)適量減小震動(dòng)時(shí)間，并禁止敲擊散裝筒倉(cāng)錐部，以免加劇預(yù)拌砂漿離析。散裝筒倉(cāng)停止使用或中斷時(shí)間超過30min時(shí)應(yīng)將攪拌軸及時(shí)清理干凈，防止攪拌軸堵塞。

目前建筑材料多樣，為保證施工質(zhì)量，請(qǐng)施工單位選用與基層墻體強(qiáng)度相適應(yīng)的抹灰砂漿來(lái)進(jìn)行施工，防止由于強(qiáng)度差別大，收縮不同引起的空鼓開裂。抹灰前應(yīng)把基層清理干凈，如油漬、浮灰等。混凝土、砂加氣或灰加氣砌塊等基體抹灰前應(yīng)進(jìn)行界面處理。不同材質(zhì)的基體交界處應(yīng)采取防止開裂的加強(qiáng)措施，門窗口、墻角處的加強(qiáng)護(hù)角應(yīng)提前抹好。抹灰砂漿使用時(shí)每層抹灰厚度不宜大于10mm，當(dāng)抹灰厚度大于10mm時(shí)應(yīng)分層抹灰，且應(yīng)在前一層砂漿凝結(jié)硬化后再進(jìn)行下一層抹灰。每層砂漿應(yīng)分別壓實(shí)、抹平，且抹平應(yīng)在凝結(jié)前完成。當(dāng)抹灰厚度大于或等于35mm時(shí)，應(yīng)采取加強(qiáng)措施，如加網(wǎng)格布、鋼絲網(wǎng)等。砂漿凝結(jié)前應(yīng)防止快干、水沖、撞擊、震動(dòng)和受凍。砂漿施工完成，面層凝結(jié)后，必須及時(shí)對(duì)其進(jìn)行保濕養(yǎng)護(hù)，以防止砂漿出現(xiàn)早期塑性開裂，砂漿養(yǎng)護(hù)時(shí)間不得少于一周。如遇夏季高溫季節(jié)時(shí)，保證白天每隔4小時(shí)淋水不少于一次。

結(jié)束語(yǔ)：

我國(guó)預(yù)拌砂漿正處于快速發(fā)展階段，預(yù)拌砂漿的使用有效減少了資源損耗，提高了工程質(zhì)量，改善了城市環(huán)境。但是，目前預(yù)拌砂漿還存在較多質(zhì)量問題，若不加以規(guī)范，將使其優(yōu)勢(shì)大打折扣，甚至起到反作用。預(yù)拌砂漿的質(zhì)量控制需要從生產(chǎn)源頭開始，包括原材料質(zhì)量控制、成品質(zhì)量控制、施工現(xiàn)場(chǎng)控制等各個(gè)方面，只有將這些方面都做好，預(yù)拌砂漿才能真正發(fā)揮作用。
